一、适用范围及产品特点
适用于有瓦斯及煤矿爆炸危险的煤矿井下，供电压660V的交流50HZ、电流至200A的线路上，作为连接和分支动力电缆之用。
二、主要技术特性
|
型号 |
|
|
|
|
|
|
BHD2-25/2 |
380 |
25 |
2 |
ф25 |
240×120×75 |
|
BHD2-25/3 |
380 |
25 |
3 |
ф25 |
240×180×75 |
|
BHD2-25/4 |
380 |
25 |
4 |
ф25 |
240×240×75 |
|
BHD2-40/2 |
380/660 |
40 |
2 |
ф34 |
360×155×110 |
|
BHD2-40/3 |
380/660 |
40 |
3 |
ф34 |
360×260×110 |
|
BHD2-40/4 |
380/660 |
40 |
4 |
ф34 |
360×360×110 | |
产品详细说明

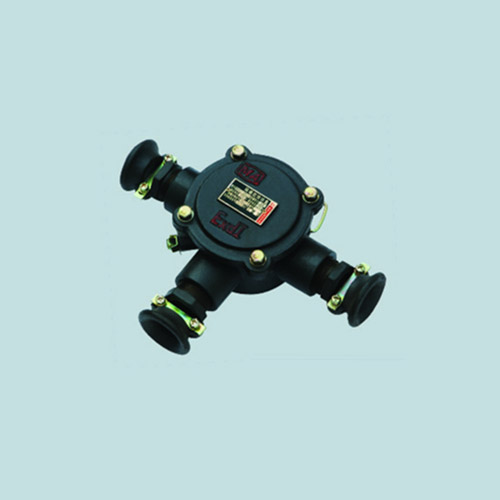

BHD2-25/380（660）-2T/3T/4T 矿用隔爆型电缆接线盒
BHD2-40/380（660）-2T/3T/4T 矿用隔爆型电缆接线盒
BHD2-100/380（660）-2T/3T/4T 矿用隔爆型电缆接线盒
适用范围
本系列接线盒适用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合物气体的环境中，在交流50Hz，电压至127-660V的供电线路中，供信号、照明、动力设备等作电缆连接和分支之用。
主要技术参数
型号、规格 额定电流（A） 额定电压（V） 电缆通数 电缆最大外径
(φ，mm)
主 分支
BHD2-20/127-6T 20 127 2 0 20.10
BHD2-25/380-2T 25 380 2 0 22
BHD2-25/380-3T 3 0
BHD2-25/380-4T 4 0
BHD2-40/660-2T 40 660 2 0 24
BHD2-40/660-3T 3 0
BHD2-40/660-4T 4 0
BHD2-100/660-2T 100 660 2 0 37
BHD2-100/660-3T 3 0
BHD2-100/660-4T 4 0
产品型号及规格：BHD2系列矿用隔爆型电缆接线盒，BHD2-25/380-2T/3T/4T接线盒，BHD2-40/660-2T/3T/4T隔爆型电缆接线盒，BHD2-100/660-2T/3T/4T矿用电缆接线盒，20A/25A/40A/100A矿用电缆接线盒，127V/380V/660V隔爆型电缆接线盒。 | |
